Cockpit-XP für alle analogen Rennbahnen
Cockpit-XP kann für alle analogen Rennbahnen hervorragend eingesetzt werden.Damit die Fahrzeuge erkannt werden gibt es mehrere Möglichkeiten:
- Über Gabellichtschranken die in der Spur verbaut werden. Der Leitkiel der Fahrzeuge unterbricht den IR-Strahl.
- Passt die Spurbreite nicht kann man auch IR-Sender und IR-Empfänger ohne Gehäuse verbauen (z.B. bei UNI )
- Über IR-Sender (verbaut in einer Brücke) und IR-Empfänger (verbaut in der Schiene). Das Fahrzeug unterbricht hier dann den IR-Strahl
- DeathStrip wäre auch noch möglich. Dafür gibt es spezielle Anpasselektronik.
- Oder über Signale die externe Hardware der Cockpit-XP Hardware zur Verfügung stellt
- Erfassung der Rundenzeiten auf MilliSekunden genau. Deshalb wird auch bei einem Kopf an Kopf Rennen der richtige Sieger ermittelt.
Die Sensoren werden an einer USB-Box oder an der AnalogBox angeschlossen. Die AnalogBox hat gegenüber der USB-Box den Vorteil, dass Relais für die Abschaltung der Spuren (Chaosfunktion) bereits auf der Karte verbaut sind. Die AnalogBox und USB-Box sind über USB mit dem PC verbunden. Die Zeiterfassung findet in der USB-Box/AnalogBox statt.
Sie können mit Cockpit-XP nicht nur Rundenzeiten messen. Möglich ist auch Tanken, Zwischenzeiten, Sektorzeiten und TopSpeedmessung.
Fertige Zeitmessung nach Ihren Wünschen
Wer keine Lust/Zeit hat seine analoge Rennbahn mit Cockpit-XP selbst zu bauen, kann auch von uns eine komplett fertige Zeitmessung mit Cockpit-XP und entsprechender modifizierter Schiene bekommen.Beispiele:
- Eine Carrera® Profi Schiene mit 2 eingebauten Gabellichtschranken und einer USB-Box.
- Eine UNI-Schiene mit 2 eingebauten Gabellichtschranken und der AnalogBox mit Bluetooth (mit ChaosSchalter)
- 2 Evolution-Schienen (4 Spur) mit Startampel und IR-Sender in der Startampel für Start/Ziel und AnalogBox
- ... alles ist möglich. Schicken Sie mir Ihre Schiene(n) zu und ich baue Ihnen die Zeitmessung nach Ihren Wünschen
hier z.B. eine Carrera Universal Schiene zur Erfassung von 4 Fahrzeugen. Wurde mit Hilfe von 4 DeathStrips gelöst
analogen Bahn kann auch getankt werden.Getankt wird zwischen 2 Sensoren auf einer Spur oder unter dem IR-Strahl.
Abhängig von der Rundenzeit wird Sprit verbraucht. Fährt man mit leerem Tank durch Start/Ziel wird diese Runden nicht gezählt.
Software+USB-Box mit IR-Gabellichtschranken
Mit diesem sehr günstigen Paket können Sie bereits Rundenzeiten/Tanken und noch viel mehr an Ihrer analogen Rennbahn messen.
Es beinhaltet die USB-Box+USB-Kabel+Stecker mit Gabellichtschranken. Bis zu 16 Sensoren können an diese Box angeschlossen werden. Also könnte man damit die Zeitmessung + Tanken für eine 8 Spur Bahn relaisieren oder für eine 4 Spur Bahn wäre Zeitmessung/Tanken und 3 Zwischenzeiten möglich.
Software+USB-Box mit IR-Gabellichtschranken im WebShop
Es beinhaltet die USB-Box+USB-Kabel+Stecker mit Gabellichtschranken. Bis zu 16 Sensoren können an diese Box angeschlossen werden. Also könnte man damit die Zeitmessung + Tanken für eine 8 Spur Bahn relaisieren oder für eine 4 Spur Bahn wäre Zeitmessung/Tanken und 3 Zwischenzeiten möglich.
Software+USB-Box mit IR-Gabellichtschranken im WebShop

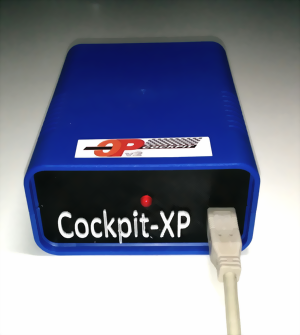

Software+AnalogBox 2 mit schnellem Chaos+USB-Stick
Die AnalogBox 2 hat gegenüber der USB-Box Relais für die Spurabschaltung verbaut.
Maximal 4 Spuren kann man mit einer AnalogBox bedienen. Mit zwei AnalogBoxen kann man auch eine 6 oder 8 Spur Bahn realisieren.
Durch das verbaute Relais pro Spur bleiben Ihre Fahrzeuge bei einem Halt/Chaos stehen. Die intelligente schnelle Chaosfunktion sorgt dafür, dass die Fahrzeuge sofort nach betätigen des ChaosSchalters stehen bleiben.
Insgesamt hat die Analogbox 12 Eingänge und 4 Relais für die Spurabschaltung Kabel zu den Sensoren / Spurabschaltung können einfach verschraubt werden.
In der Regel bekommt jeder Fahrer einen ChaosSchalter der bei Crash gedrückt wird. Alle Fahrzeuge bleiben stehen und der Verursacher bekommt eine Zeit/Rundenstrafe verpasst.
Hinweis: Diese Box besteht aus einer USB-Platine und einer Relais-Platine. Steht evtl. der PC weiter weg von der Bahn kann man auch die USB-Platine und Relais-Platine trennen und über ein Kabel miteinander verbinden.
AnalogBox 2 im WebShop
Durch das verbaute Relais pro Spur bleiben Ihre Fahrzeuge bei einem Halt/Chaos stehen. Die intelligente schnelle Chaosfunktion sorgt dafür, dass die Fahrzeuge sofort nach betätigen des ChaosSchalters stehen bleiben.
Insgesamt hat die Analogbox 12 Eingänge und 4 Relais für die Spurabschaltung Kabel zu den Sensoren / Spurabschaltung können einfach verschraubt werden.
In der Regel bekommt jeder Fahrer einen ChaosSchalter der bei Crash gedrückt wird. Alle Fahrzeuge bleiben stehen und der Verursacher bekommt eine Zeit/Rundenstrafe verpasst.
Hinweis: Diese Box besteht aus einer USB-Platine und einer Relais-Platine. Steht evtl. der PC weiter weg von der Bahn kann man auch die USB-Platine und Relais-Platine trennen und über ein Kabel miteinander verbinden.
AnalogBox 2 im WebShop
EVO-Anschlußschiene mit USB 2 Meter
Diese Cockpit-XP
ist ReadyToRace lieferbar.
Dazu bekommen Sie noch Cockpit-XP auf einem schönen 8 GB USB-Stick mit vorkonfigurierter Rennbahn.
EVO-Regler und Netzteil ran und los gehts.
EVO-Anschlußschiene mit USB ( 2 Meter USB-Kabel ) und 2 eingebauten Gabellichtschranken mit Spurabschaltungist ReadyToRace lieferbar.
Dazu bekommen Sie noch Cockpit-XP auf einem schönen 8 GB USB-Stick mit vorkonfigurierter Rennbahn.
EVO-Regler und Netzteil ran und los gehts.
Software+Tanknetzteil2018 TNT für 2-4 Spuren
Zur Info: Zum Tanken wird nicht unbedingt das TNT benötigt. Tanken kann man auch mit der USB-Box/AnalogBox.
Die Besonderheit beim TNT ist aber, dass die Spannung die an den Regler gegeben wird vom TNT kommt und abhängig vom Tankinhalt der Fahrzeuge eingestellt wird.
D.h. Voller Tank bedeutet langsamere Fahrzeuge. Leerer Tank Fahrzeug wird schneller.
Wer das einmal erlebt hat fährt nicht mehr ohne.
Das TNT ist leider zur Zeit nicht lieferbar
Die Besonderheit beim TNT ist aber, dass die Spannung die an den Regler gegeben wird vom TNT kommt und abhängig vom Tankinhalt der Fahrzeuge eingestellt wird.
D.h. Voller Tank bedeutet langsamere Fahrzeuge. Leerer Tank Fahrzeug wird schneller.
Der Spaß den so eine ausgetstattete Rennbahn bietet, ist kaum zu beschreiben.Wer das einmal erlebt hat fährt nicht mehr ohne.
Das TNT ist leider zur Zeit nicht lieferbar
Erweiterungen Ihrer analogen Rennbahn
Meine Bahn wird größer kann ich Cockpit-XP erweitern ?
Selbstverständlich kann Cockpit-XP erweitert werden.
Es gibt sonst keine Rennbahn Software/Hardware auf dem Markt die diese Möglichkeiten einer Erweiterung bietet wie Cockpit-XP V3.
- Cockpit-XP ist auch optimal für den Mischbetrieb (Digital / Analog) einsetzbar
- An die USB-Box kann man IR-Sensoren
(Digitalbetrieb) und Gabellichtschranken
(Analogbetrieb) gleichzeitig anbringen.
z.B. 4 IR und 4 Gabellichtschranken.
Zudem auch 8 Ausgänge (pro USB-Box) schalten. z.B. für:
TankStation belegt über eine LED optisch anzeigen.
Oder welcher Fahrer hat eine Strafe erhalten. - Chaosschaltung mit direkter Bestrafung der Fahrer
- 8 Zwischenzeiten(Sektorzeiten) / 8 Tankplätze / 4 TopSpeed Messstellen sind pro Spur möglich
- Die Anzahl der Cockpit kompatiblen USB-Hardware
die gleichzeitig eingesetzt wird ist nicht begrenzt.
z.B.: Mehrere USB-Boxen sind also kein Problem. - Die USBBox-8A für eine externe Startampel einsetzen
- Tanknetzteil2018 für noch mehr Fahrspaß
- die inzwischen über 100 kostenlose AddOns erweitern ebenfalls Ihre Rennbahn um nutzliche/spaßige Funktionen
- Zu den Erweiterungen einer analogen Bahn im WebShop
USB-Box 8A
Mit dieser USBBox können Sie z.B. meine externe XP-Startampel ansteuern. Die Box hat 8 Ausgänge mit bis zu 200 mA pro Ausgang.
Selbstverständlich können damit auch eigene Startampeln angesteuert werden. Es können aber auch Relais oder sonstige Verbaucher angesteuert werden.
Zusätzlich hat die Box noch 8 Eingänge für Sensoren/ChaosSchalter...
Ideal geeignet, wenn man eine Startampel möchte und man hat gleichzeitig noch 8 Eingänge
Ideal geeignet, wenn man eine Startampel möchte und man hat gleichzeitig noch 8 Eingänge
Externe XP-Startampel
Die neue XP-Startampel von Cockpit-XP in Zusammenarbeit mit
tmp-machining entwickelt und hergestellt.
Quer- und Längsträger sind aus hochwertigem, gebürstetem Aluminium gefräst und werden mittels dezenter Verschraubung zusammengefügt.
Im Träger sind 5mm Bohrungen für die Aufnahme der IR-Dioden für die Zeitnahme eingearbeitet. Das Ampelgehäuse, sowie der Ampelträger und die Ampelsockel werden im FDM 3D-Druckverfahren aus Kunststoff gefertigt. Die Ansteuerung des LED-Moduls erfolgt über die USB-Box 8A oder den CU-Adapter. Jede beliebige Zeitmessung mit entsprechenden LED-Treiber wäre aber auch denkbar.
tmp-machining entwickelt und hergestellt.
Quer- und Längsträger sind aus hochwertigem, gebürstetem Aluminium gefräst und werden mittels dezenter Verschraubung zusammengefügt.
Im Träger sind 5mm Bohrungen für die Aufnahme der IR-Dioden für die Zeitnahme eingearbeitet. Das Ampelgehäuse, sowie der Ampelträger und die Ampelsockel werden im FDM 3D-Druckverfahren aus Kunststoff gefertigt. Die Ansteuerung des LED-Moduls erfolgt über die USB-Box 8A oder den CU-Adapter. Jede beliebige Zeitmessung mit entsprechenden LED-Treiber wäre aber auch denkbar.
